電抗器也叫電感器，一個導體通電時就會在其所占據的一定空間范圍產生磁場，所以所有能載流的電導體都有一般意義上的感性。然而通電長直導體的電感較小，所產生的磁場不強，因此實際的電抗器是導線繞成螺線管形式，稱空心電抗器;有時為了讓這只螺線管具有更大的電感，便在螺線管中插入鐵心，稱鐵心電抗器。今天，陜西電感器就來給您分享一下大電流電感器的分類和用途有哪些？

1.并聯電抗器

發電機滿負載試驗用的電抗器是并聯電抗器的雛型。鐵心式電抗器由于分段鐵心之間存在著交變磁場的吸引力，因此噪音一般要比同容量變壓器高出10dB左右。并聯電抗器里面通過的交流，并聯電抗器的作用是補償系統的容抗。通常與晶閘管串聯，可連續調節電抗電流。

2.串聯電抗器

里面通過的是交流，串聯電抗器的作用是與補償電容器串聯，對穩態性諧波(5、7、11、13次)構成串聯諧振。通常有5~6%電抗器，屬于高感值電抗器。

3.調諧電抗器

里面通過的是交流電，調諧電抗器的作用是與電容器串聯，對規定的n次諧波分量構成串聯諧振，從而吸收該諧波分量，通常n=5、7、11、13、19。

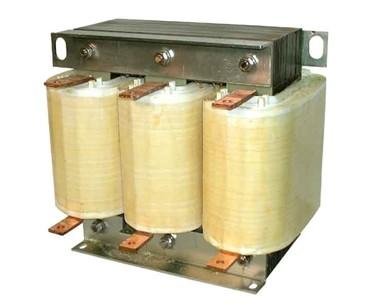

4.輸出電抗器

它的作用是限制電機連接電纜的容性充電電流及使電機繞組上的電壓上升率限制在54OV/us以內，一般功率為4-90KW變頻器與電機間的電纜長度超過50m時，應設置輸出電抗器，它還用于鈍化變頻器輸出電壓(開關的陡度)，減少對逆變器中的元件(如IGBT)的擾動和沖擊。

輸出電抗器的使用說明：為了增加變頻器到電機之間的距離可以適當加粗電纜，增加電纜的絕緣強度，盡量選用非屏蔽電纜。輸出電抗器的特點：

1、適用于無功補償和諧波的治理;

2、輸出電抗器主要作用是補償長線分布電容的影響，抑制輸出諧波電流;

3、有效地保護變頻器和改善功率因數，能阻止來自電網的干擾，減少整流單元產生的諧波電流對電網的污染。

5.輸入電抗器

它的作用是限制變流器換相時電網側的電壓降;抑制諧波以及并聯變流器組的解耦;限制電網電壓的跳躍或電網系統操作時所產生的電流沖擊。當電網短路容量與變流器變頻器容量比大于33:1時，輸入電抗器的相對電壓降，對單象限工作為2%，四象限為4%。

當電網短路電壓大于6%時，允許輸入電抗器運行。對于12脈動整流單元，至少需要一相對電壓降為2%的網側進線電抗器。輸入電抗器主要應用于工業/工廠自動化控制系統中，安裝在變頻器、調速器與電網電源輸入電抗器之間，用于抑制變頻器、調速器等產生的浪涌電壓和電流，最大限度的衰減系統中的高次諧波及畸變諧波。

輸入電抗器的特點：

1、適用于無功功率補償和諧波的治理;

2、輸入電抗器用來限制電網電壓突變和操作過電壓引起的電流沖擊;對諧波起濾波作用，以抑制電網電壓波形畸變;

3、平滑電源電壓中包含的尖峰脈沖，平滑橋式整流電路換相時產生的電壓缺陷。

6.限流電抗器

限流電抗器一般用于配電線路。從同一母線引出的分支饋線上往往串有限流電抗器，以限制饋線的短路電流，并維持母線電壓，不致因饋線短路而致過低。

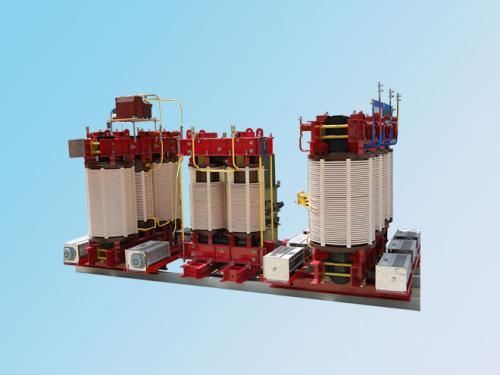

7.消弧線圈

消弧線圈廣泛用于10kV-63kV級的諧振接地系統。由于變電所的無油化傾向，因此35kV以下的消弧線圈現很多是干式澆注型。

8.阻尼電抗器

(通常也稱串聯電抗器)與電容器組或密集型電容器相串聯，用以限制電容器的合閘涌流。這一點，作用與限流電抗器相類似濾波電抗器濾波電抗器與濾波電容器串聯組成諧振濾波器，一般用于3次至17次的諧振濾波或更高次的高通濾波。直流輸電線路的換流站、相控型靜止補償裝置、中大型整流裝置、電氣化鐵道，以至于所有大功率晶閘管控制的電力電子電路都是諧波電流源，必須加以濾除，不讓其進入系統。電力部門對于電力系統中的諧波有具體規定。

9.平波電抗器

平波電抗器用于整流以后的直流回路中。整流電路的脈波數總是有限的，在輸出的整直電壓中總是有紋波的。這種紋波往往是有害的，需要由平波電抗器加以抑制。直流輸電的換流站都裝有平波電抗器，使輸出的直流接近于理想直流。直流供電的晶閘管電氣傳動中，平波電抗器也是不可少的。平波電抗器在整流電路中是個重要元件，在中頻電源中主要作用是：

1、限制短路電流，(逆變晶閘管換相時同時導通相當于整流橋負載直接短路)沒有電抗器就直接短路。

2、抑制中頻分量對工頻電網的影響。

3、濾波作用(整流電流帶有交流成分;高頻交流不易通過大電感)使整流輸出波形連續，如不連續，就會出現電流為零的時間，這時逆變橋停止工作，造成整流橋開路的現象。

4、并聯逆變電路的輸入功率有無功分量的吞吐，逆變橋的輸入電路中必定有儲能的元件電抗器。

注意事項

電網中的電抗器是用來吸收電纜線路的充電容性無功的。可以通過調整并聯電抗器的數量來調整運行電壓。超高壓并聯電抗器有改善電力系統無功功率有關運行狀況的多種功能，主要包括：

1、輕空載或輕負荷線路上的電容效應，以降低工頻暫態過電壓;

2、改善長輸電線路上的電壓分布;

3、使輕負荷時線路中的無功功率盡可能就地平衡，防止無功功率不合理流動同時也減輕了線路上的功率損失;

4、在大機組與系統并列時降低高壓母線上工頻穩態電壓，便于發電機同期并列;

5、防止發電機帶長線路可能出現的自勵磁諧振現象;

6、當采用電抗器中性點經小電抗接地裝置時，還可用小電抗器補償線路相間及相地電容，以加速潛供電流自動熄滅，便于采用。電抗器的接線分串聯和并聯兩種方式。串聯電抗器通常起限流作用，并聯電抗器經常用于無功補償。

1)并聯電抗器：在超高壓遠距離輸電系統中，連接于變壓器的三次線圈上。用于補償線路的電容性充電電流，限制系統電壓升高和操作過電壓，保證線路可靠運行。

2)串聯電抗器：安裝在電容器回路中，在電容器回路投入時起。

簡單跟大家分享了大電流電感器的分類和用途有哪些，想要了解更多的關于電感器的消息，請多多關注陜西電感器。
