深圳互感器
發布時間：2015/10/23 16:07:38
作者：陜西金山電器有限公司
同名詞：西安電流互感器
- 相關產品
-
-
-
-
- 產品介紹
電流互感器資料(典型規格)
|
項目 |
單位 |
要求 |
|||
|
型號 |
|
110 |
2100 |
4100 |
|
|
測試精度 |
% |
±5 |
±5 |
±5 |
|
|
輸入輸出比 |
A:V |
10:1 |
1:1 |
1:1 |
|
|
最大峰值電流 |
A |
1000 |
300 |
200 |
|
|
最大有效電流 |
A |
50 |
5 |
5 |
|
|
最大電流時間積 |
A·s |
0.1 |
0.001 |
0.001 |
|
|
上升時間 |
ns |
≤50 |
≤50 |
≤50 |
|
|
下降時間 |
ns |
≤70 |
≤70 |
≤70 |
|
|
頂降 |
% |
≤10/ms |
≤0.25/μs |
≤0.25/μs |
|
|
輸出阻抗 |
Ω |
50 |
|||
|
外形尺寸 |
A（mm） |
112 |
112 |
61 |
|
|
B（mm） |
102 |
102 |
57 |
||
|
C（mm） |
50 |
50 |
18 |
||
|
F（mm） |
25 |
25 |
25 |
||
|

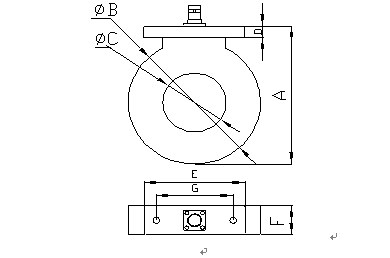

示意圖 |
|
||||
|
生產廠家 |
陜西金山電器有限公司（029-33379122） |
||||

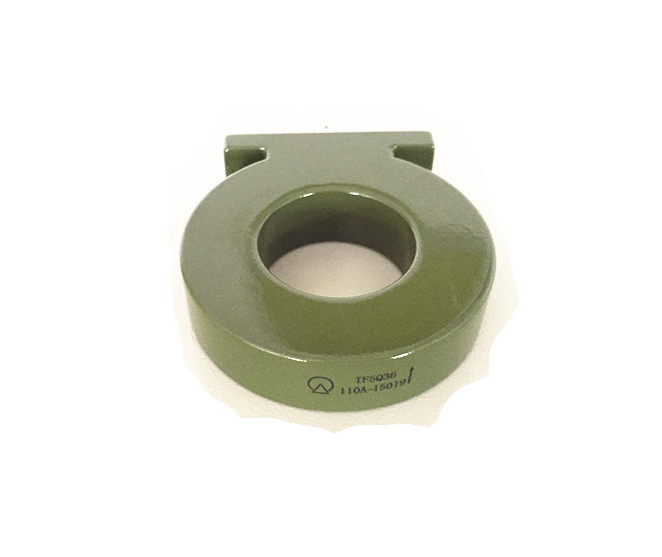

電流互感器
也稱電流測試環，或電流傳感器，電流探頭,脈沖電流監控器,高頻電流互感器等。
產品簡介
電流互感器是使用分布式技術設計，允許脈沖電流監測的上升時間短至1～10ns，是將電路中的高頻電流信號，經互感器轉換成輸出電壓信號，通過被測試的電流信號與輸出的電壓信號的比值（取樣系數），測量電路中大電流或高壓小電流；從而保障工作人員和測試設備的安全；具有響應速度快，靈敏度高的特點。
該電流互感器型號采用高電壓多層屏蔽應用，可測量交流、脈沖電流高達5000A，具有良好的抗噪性能，并提高了安全性，所有模型均密封，并適合于使用在高壓絕緣油或在真空下。它們可以連接到示波器，頻譜分析儀，功率分析儀，數字電壓表，模擬-數字轉換器，以及其它各種測量?jī)x器。
經多家科研機構、整機裝備單位使用，該電流互感器可以完全替代美國（PEARSON）公司進口的同型號產品。
