深圳稀土永磁體

發布時間：2015/9/21 14:44:14

作者：陜西金山電器有限公司

同名詞：陜西變壓器,陜西電感器,陜西稀土永磁

聯系電話：王魯 13891052758

分享到：復制更多

相關產品: 深圳磁瓦體; 深圳磁柱體; 深圳磁環體; 深圳金屬軟磁

產品介紹

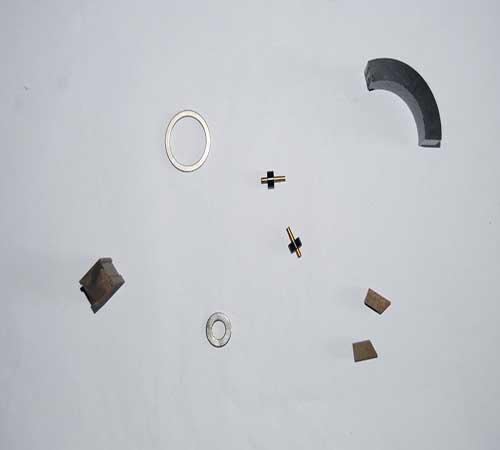

陜西非晶磁芯稀土磁體的質量值得信賴

釹鐵硼材料特性 NdFeB Material Characteristic

等級 Maserial	剩余磁通密度 Remanence Br				矯頑力Coercivity Hcb				內稟矯頑力Hcj		最大磁能積 Magnetic Energy Max				工作溫度 Max.Working Temp℃
	kGs		T		kOe		kA/m		kOe	kA/m	MGOe		kJ/M³
	最小值	標準值	最小值	標 準 值	最小值	標 準 值	最小值	標 準 值	最小值	標 準 值	最小值	標準值	最小值	標準值
N35	11.7	12.1	1.17	1.21	10.8	11.5	860	915	≥12	≥955	33	35	263	279	≤80
N38	12.2	12.6	1.22	1.26	10.8	11.5	860	915	≥12	≥955	36	38	287	303	≤80
N40	12.6	12.9	1.26	1.29	10.5	11	836	876	≥12	≥955	38	40	303	318	≤80
N42	12.9	13.2	1.29	1.32	10.5	11	836	876	≥12	≥955	40	42	326	342	≤80
N45	13.3	13.7	1.33	1.37	10.5	11	836	876	≥12	≥955	43	45	342	358	≤80
N48	13.7	14.1	1.37	1.41	10.5	11	836	876	≥12	≥955	46	48	367	383	≤80
N35M	11.7	12.1	1.17	1.21	10.8	11.5	860	915	≥14	≥1114	33	35	263	279	≤100
N38 M	12.2	12.6	1.22	1.26	10.8	11.5	860	915	≥14	≥1114	36	38	287	303	≤100
N40 M	12.6	12.9	1.26	1.29	10.8	11.5	860	915	≥14	≥1114	38	40	303	318	≤100
N42 M	12.9	13.2	1.29	1.32	10.5	11	836	876	≥14	≥1114	40	42	326	342	≤100
N45 M	13.3	13.7	1.33	1.37	10.5	11	836	876	≥14	≥1114	43	45	342	358	≤100
N48 M	13.7	14.1	1.37	1.41	10.5	11	836	876	≥14	≥1114	46	48	367	383	≤100
N33H	11.4	11.7	1.14	1.17	10.3	11	820	915	≥17	≥1353	31	33	247	263	≤120
N35H	11.7	12.1	1.17	1.21	10.8	11.5	860	915	≥17	≥1353	33	35	263	279	≤120
N40H	12.6	12.9	1.26	1.29	11.5	12	915	955	≥17	≥1353	38	40	303	318	≤120
N42H	12.9	13.2	1.29	1.32	10.5	11	836	876	≥17	≥1353	40	42	326	342	≤120
N45H	13.3	13.7	1.33	1.37	10.5	11	836	876	≥17	≥1353	43	45	342	358	≤120
N30SH	10.8	11.2	1.08	1.12	9.8	10.5	780	836	≥20	≥1596	28	30	223	239	≤150
N33SH	11.4	11.7	1.14	1.17	10.3	11	820	876	≥20	≥1596	31	33	247	263	≤150
N35SH	11.7	12.1	1.17	1.21	10.8	11.5	860	915	≥20	≥1596	33	35	263	279	≤150
N38SH	12.2	12.6	1.22	1.26	11.8	12.3	939	979	≥20	≥1596	36	38	287	303	≤150
N40SH	12.6	12.9	1.26	1.29	12	12.6	955	1003	≥20	≥1596	38	40	303	318	≤150
N42SH	12.9	13.2	1.29	1.32	10.5	11	836	876	≥20	≥1596	40	42	326	342	≤150
N28UH	10.4	10.8	1.04	1.08	9.8	10.2	780	812	≥25	≥1990	26	28	207	223	≤180
N30UH	10.8	11.2	1.08	1.12	10.1	10.6	804	844	≥25	≥1990	28	30	223	239	≤180
N33UH	11.4	11.7	1.14	1.17	10.3	11	820	875	≥25	≥1990	30	33	247	263	≤180
N35UH	11.7	12.1	1.17	1.21	10.8	11.5	860	915	≥25	≥1990	33	35	263	287	≤180
N38UH	12.2	12.6	1.22	1.26	11.4	12	908	955	≥25	≥1990	35	38	279	303	≤180

等級 Material	剩余磁通密度 Remanence Br				矯頑力Coercivity Hcb				內稟矯頑力Hcj		最大磁能積 Magnetic Energy Max				工作溫度 Max.Working Temp℃
	kGs		T		kOe		kA/m		kOe	kA/m	MGOe		kJ/M³
	最小值	標準值	最小值	標 準 值	最小值	標 準 值	最小值	標 準 值	最小值	標 準 值	最小值	標準值	最小值	標準值
N40UH	12.6	12.9	1.26	1.29	11.8	12.4	940	987	≥25	≥1990	38	40	303	319	≤180
N26EH	10	10.4	1	1.04	9.6	10.2	764	812	≥30	≥2388	24	26	191	207	≤200
N28EH	10.4	10.8	1.04	1.08	9.8	10.4	780	811	≥30	≥2388	26	28	207	223	≤200
N30EH	10.8	11.2	1.08	1.12	10.1	10.6	804	844	≥30	≥2388	28	30	223	239	≤200
N33EH	11.2	11.6	1.12	1.16	10.4	11	828	876	≥30	≥2388	30	33	239	263	≤200
N36EH	11.7	12.1	1.17	1.21	10.8	11.5	860	915	≥30	≥2388	33	36	263	287	≤200

環形磁體

型號 Type	Dimensions(mm) 尺寸
型號 Type	ΦD	Φd	h
NdFeB280/96 – H 6×4×5	6	4	5
NdFeB280/96 – H 13×4×2	13	4	2
NdFeB280/96 – H 25×16.5×4	25	16.5	4
NdFeB280/96 – H 25×7×10	25	7	10
NdFeB280/96 – H 55×21×3.5	55	21	3.5
NdFeB280/96 – H 70×21×8	70	21	8
NdFeB280/96 – H 108×40×9	108	40	9
NdFeB280/96 – H 30×10×10	30	10	10

圓柱磁體

型號 Type	尺寸Dimensions(mm)
型號 Type	ΦD	h
NdFeB280/96 -ZY3.5×19.5	3.5	19.5
NdFeB280/96 -ZY6×2.5	6	2.5
NdFeB280/96 -ZY6.3×14.1	6.3	14.1
NdFeB280/96 -ZY7×1.5	7	1.5
NdFeB280/96 -ZY8×4	8	4
NdFeB280/96 -ZY9×1	9	1
NdFeB280/96 -ZY11×2	11	2
NdFeB280/96 -ZY12×2	12.8	1.5
NdFeB280/96 –ZY17×2	17	2
NdFeB280/96 –ZY17.2×33.5	17.2	33.5
NdFeB280/96 –ZY18×2	18	2
NdFeB280/96 –ZY40×12	40	12
NdFeB280/96 –ZY45.5×80	45.5	80

方形磁體

型號 Type	尺寸Dimensions(mm)
型號 Type	A	B	C
NdFeB380/96 –Z 3×6×14	14	6	3
NdFeB380/96 –Z 11.3×3×26	26	11.3	3
NdFeB280/96 –Z 10×14.5×16.5	16.5	14.5	10
NdFeB380/96 –Z 20×10×3	20	10	3
NdFeB280/96 –Z 11.3×3×30	30	11.3	3
NdFeB380/96 –Z 22.5×14.5×16.5	22.5	16.5	14.5
NdFeB380/96 –Z 28×8×4	28	8	4
NdFeB280/160 –Z 30×17×6	30	17	6
NdFeB300/135 –Z 50×50×25	50	50	25
NdFeB280/96 –Z 10×10×55	55	10	10
NdFeB280/96 –Z 50×14×3	50	14	3
NdFeB280/96 –Z 60×40×20	60	40	20
NdFeB280/96 –Z 74×44×19	74	44	19
NdFeB280/96 –Z 76×16×12	76	16	12

扇形磁體

型號 Type	尺寸 Dimensions(mm)
型號 Type	R	r	H
NdFeB280/160-BS33×14×19	33	14	19
NdFeB280/160-BS54×28×7.8	55	28	7.8
NdFeB280/160-BS51.5×28×7.5	51.5	28	7.5
NdFeB280/160-BS54×29×8	54	29	8
NdFeB280/160-BS54×28×7.55	54	28	7.55
